<aside> 💡 Тут ви можете зустріти фото та відео для плати SpeedyBee. Принципи їх розміщення та пайки однакові.

</aside>

Розпаковка

Достаємо з коробки:

• Обидві плати (Контролер моторів(ESC) та Польотний контролер(FC))
• Силовий дріт
• Шлейф для зʼєднання плат
• Червоні демпфери
• 4 гайки

Все інше нам не знадобиться.

Встановлюємо демпфери в обидві плати

Для цього вам може допомогти пінцет. Засовуєте з пінцетом один край в отвір і далі зверху обережно дістаєте залишок погладжуючим рухом.

Низька сторона демпфера має знаходитись зверху обох плат. Верх плати можна знайти по стрілці, що показує де перед дрона.

Монтуємо один край (короткого) шлейфу одразу

…бо потім буде складніше.

<aside> ☝ Слідкуйте, щоб шлейф увійшов в роз’єм до кінця, і старайтесь вставляти його рівно, щоб не загнулись контакти, бо інакше можуть не працювати мотори. Це дуже часта проблема.

</aside>

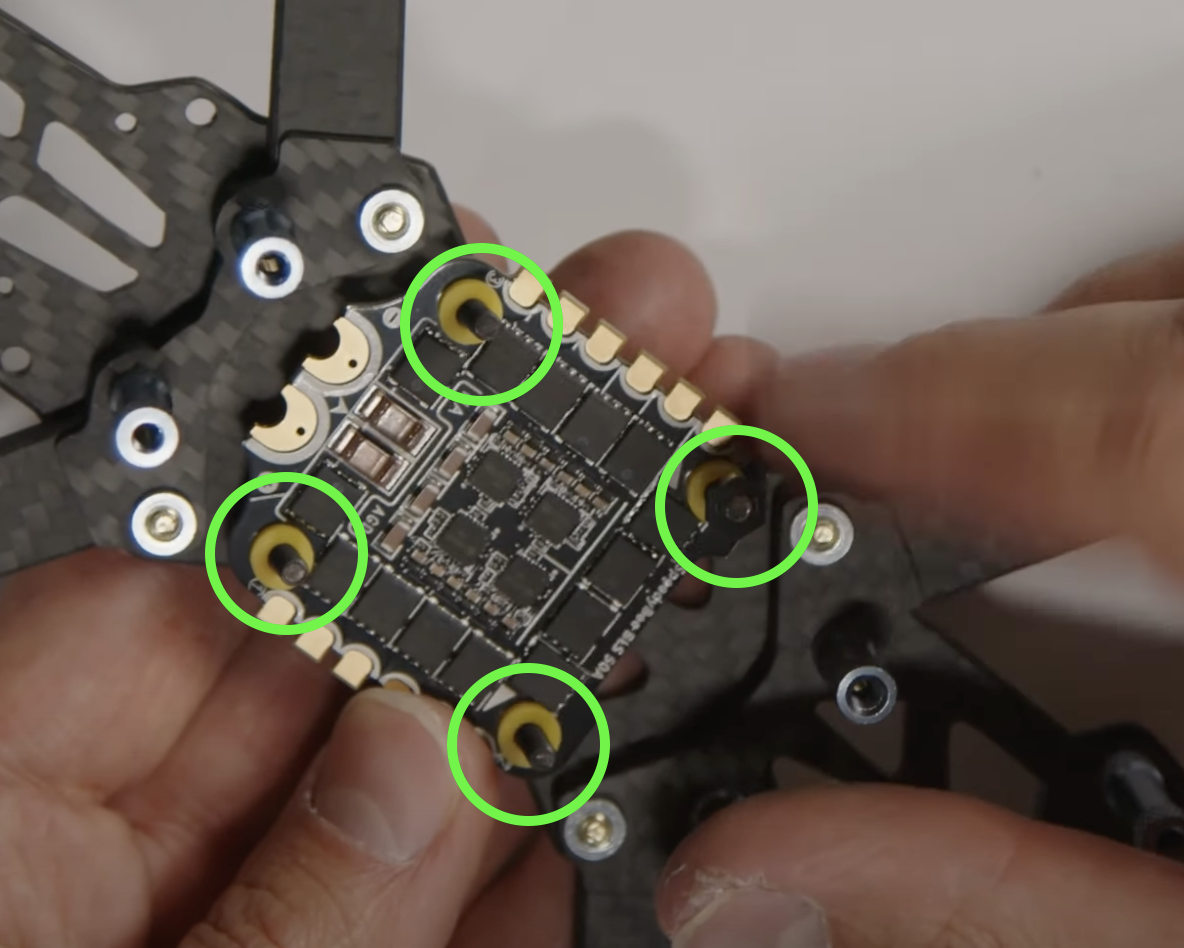

Монтуємо коетролер моторів(ESC)

Контакти для дротів живлення мають бути з хвостової частини дрону. Контакти для моторів мають бути зверху.

…і тимчасово прикріплюємо гайками на двох протилежних гвинтах (для того щоб ESC не з'їхав коли будете паяти).

Паяємо силові дроти та конденсатор

<aside> 💡

Перед паянням першого дрону рекомендуємо прочитати рекомендації на сторінці Паяння

</aside>
