Встановлення VTX

<aside> 💡 Перед пайкою краще встановити відеопередач, щоб було зрозуміло, як має стати конденсатор.

</aside>

Для цього берем відеопередавач і пару малих болтиків з комплекту.

• Встановлюємо відеопередавач перпендикуляно в рамі. Отвір для пігтейла має бути з тої сторони, куди виходять силові і фіксуємо на гвинти.

• Після пайки конденсатора ось таке розміщення у вас має вийти.

Пайка конденсатора

<aside> 🚨 Конденсатор. В комплекті так само поганий, як і в SpeedyBee. Необхідно придбати якісний Тут рекомендовані, або інший, якщо ви в ньому впевнені.

</aside>

• Беремо конденсатор → приміряємо → відкушуємо зайву довжину ніжок →

  <aside> ☝ Конденсатор має починатись приблизно по рівню внутрішньої сторони стійок. Ніжки мусять бути достатньо короткі.

  </aside>

• Після того, як підрізали ніжки конденсатора, підгинаємо їх приблизну в ось таку форму. Це необхідно, щоб вони достали до контактів на регуляторі обертів

  <aside> 💡 Також ніжки конденсатора бажано ізолювати. Рама проводить струм, і у разі контакту конденсатором може привести до неприємних наслідків. Також це може вберегти від пошкодження інших дротів, що потенційно можуть контактувати з конденсатором.

  </aside>

Припаюємо конденсатор

Конденсатор полярний - має плюс і мінус. Зі сторони мінуса - смужка з позначкою "-".

Див Алгоритм паяння дротів до контактів.

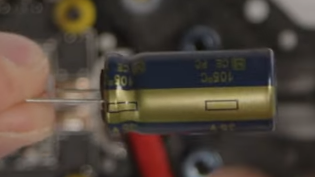

Так виглядає смужка, яка позначає “-”.

<aside> ⚠️ "-" (мінус) конденсатора паяємо до мінуса регулятора обертів моторів, плюс відповідно до плюса.

</aside>

• Ставимо на паяльнику температуру, якою паяли силові;
• Наносимо трішки флюсу на силові контакти;
• Додаємо трішки припою на жало паяльника;
• Припаюємо конденсатор

• Встановіть польотний контролер, і впевніться, що він не має контакту з місцем пайки та силовими дротами.
• Далі необхідно зняти та очистити місця пайки з обох сторін від флюсу з допомогою ізопропилового спирту чи змивки для плат.

• Повертаємо плату в раму, припіднімаємо трохи конденсатор і висавляємо його паралельно рамі. Так він буде вище відеопередавача, але не впиратиметься в раму.

Конденсатор не має перекривати більшу частину вентилятора відеопередавача, в ідеалі, щоб він взагалі не закривав отвір охолодження. Якщо перекриває трішки - допустимо.
