Таблиця контактів між камерою та FC

Підготовка

Нам потрібно:

• Камера
• Конектор (червоний, чорний, жовтий дроти) з комплекту камери
• 2 детальки з рами, які раніше відклали
• Шестигранник з комплекту камери, або можете використати свою викрутку
• 2 болтики (2гі за розміром, дивіться фото)

Кріпимо камеру

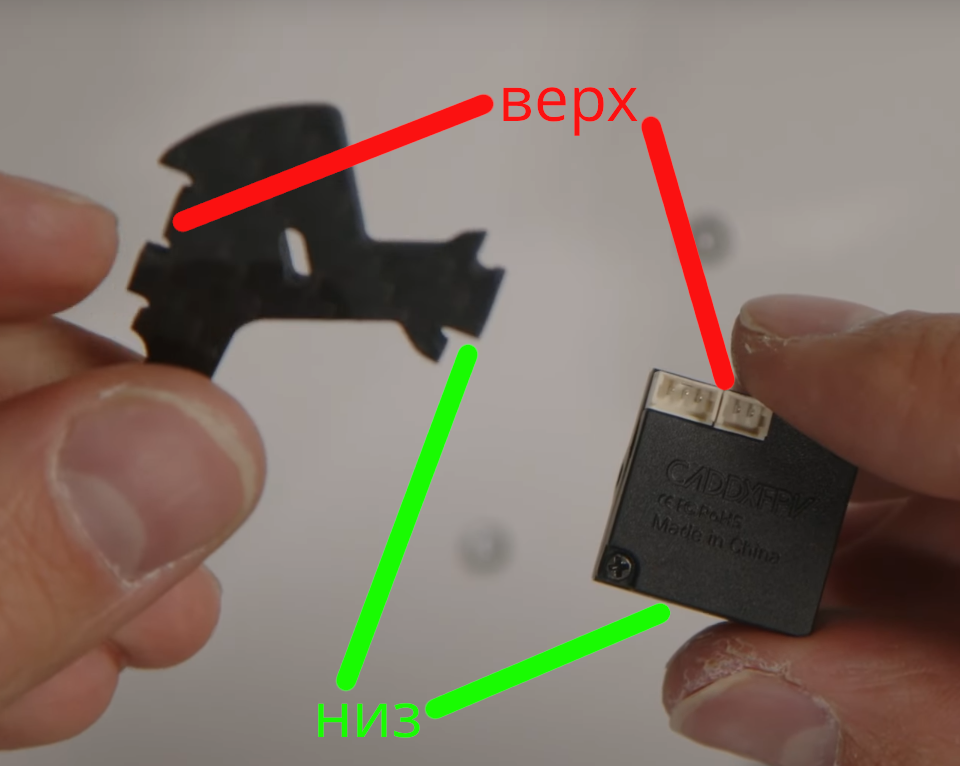

Камера має верх - білий роз'єм, куди вставляються дроти. Кріплення теж має верх - довша сторона детальки. Верх камери має співпадати з верхом детальки

Кріпимо камеру до детальок з рами гвинтиками . Не затягуємо поки що, вона має вільно рухатись, щоб потім кріплення стало в пази рами.

Припаюємо камеру

→ вставляємо конектор в камеру → скручуємо в косичку → відміряємо довжину до FC → відрізаємо зайве → зачищаємо ізоляцію → лудимо дроти → лудимо контакти FC → припаюємо

Лудимо контакти контролера 5V, GD, CAM1. (Алгоритм паяння дротів до контактів)

Зачищаємо ізоляцію на дротах, лудимо їх та припаюємо до контролера (див. Таблиця контактів між камерою та FC ).

<aside> 🚨 Важливо‼ Після пайки ОБОВʼЯЗКОВО змиваємо флюс з усіх поверхонь, навіть беззмивочний. На обльотах багато проблемних, саме через залишки флюсу. Він хоч і не проводить струм, але і не діелектрик. Особливо сучасні флюс-пасти. Ізопропиловий спирт, ватка та зубна щітка, дозволяють уникнути багатьох проблем, на дальніх польотах.

</aside>
